随着科学技术的不断进步和技术的迭代更新,传统的LED显示屏封装技术已经逐渐无法满足现代显示需求的高标准。正是在这样的背景下,COB(Chip-on-Board)封装技术应运而生,为LED显示屏行业带来了一场深刻的技术革新。



传统的LED显示屏封装技术,如SMD(表面贴装技术),虽然在一定程度上满足了市场的需求,但随着人们对显示画质、稳定性以及生产成本等要求的不断提高,其局限性也日益凸显。例如,SMD封装技术中的灯珠制作和焊接环节不仅增加了生产流程的复杂性,还可能影响显示屏的散热性能和稳定性。

为了突破这些技术瓶颈,COB封装技术应运而生。它将LED芯片直接集成在印刷电路板(PCB)上,省去了传统封装中的灯珠制作步骤,实现了芯片与基板的直接连接。这种封装方式不仅简化了生产流程,还显著提升了显示屏的整体性能。

LED显示屏中什么是COB封装技术?




一、COB封装定义

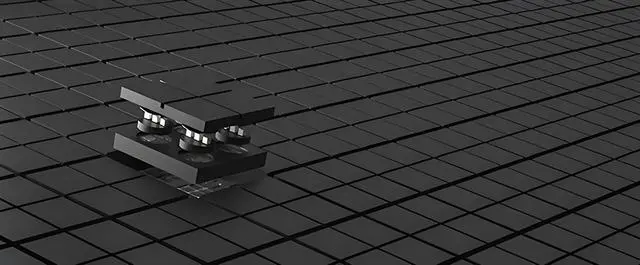

想象一下,如果我们把LED芯片比作一颗颗璀璨的宝石,那么COB封装技术就像是巧手的工匠,将这些宝石直接镶嵌在PCB(印刷电路板)这块“宝石底座”上,无需额外的灯珠封装步骤。简单来说,COB封装技术,全称Chip-on-Board,即板上芯片封装技术。它是一种将LED芯片直接集成在印刷电路板(PCB)上的封装方式,省去了传统封装中灯珠的制作步骤,实现了芯片与基板的直接连接。这种封装方式不仅简化了生产流程,还提升了LED显示屏的整体性能。



二、COB封装原理

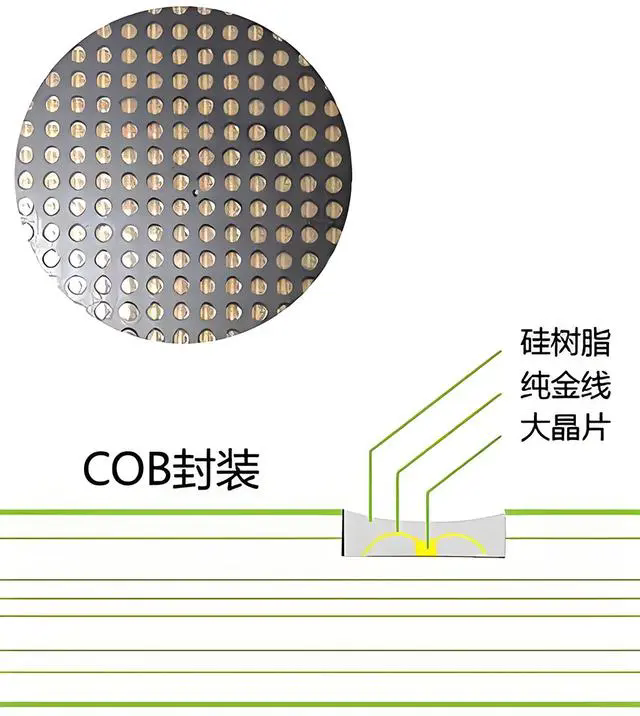

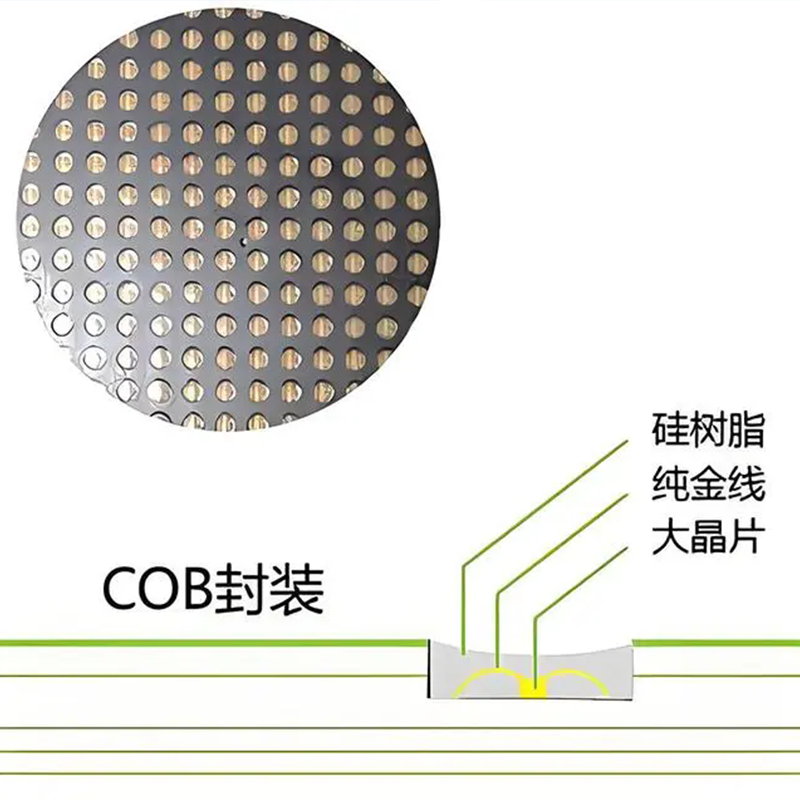

COB封装技术的核心在于将裸芯片(即LED芯片主体和I/O端子)直接粘附在PCB板上。在封装过程中,首先使用导电或非导电胶将芯片固定在PCB板上,然后通过引线键合技术实现芯片与基板之间的电气连接。最后,用树脂胶将芯片和引线封装起来,形成一个完整的显示单元。

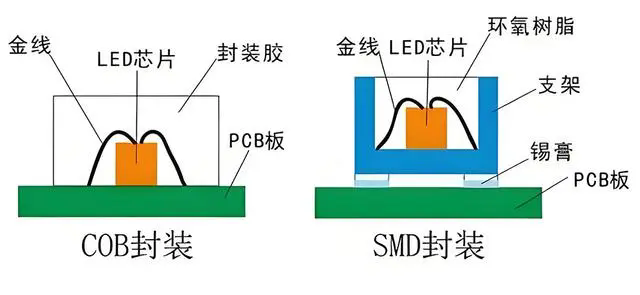

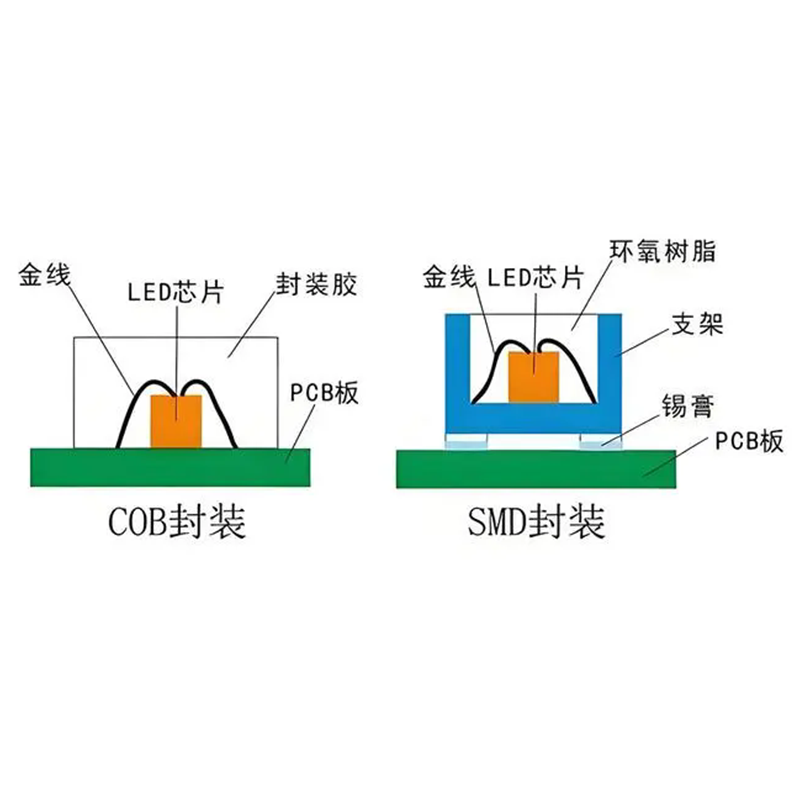

与传统的SMD(表面贴装技术)封装相比,COB封装技术省去了灯珠的制作和焊接环节,大大简化了封装流程。同时,由于芯片直接粘附在PCB板上,散热性能也得到了显著提升。


三、COB封装有哪些优势特点?


1、高分辨率与清晰度:


COB封装技术通过将LED芯片直接粘附在PCB板上,实现了更小的点间距和更高的像素密度。


这种紧凑的封装结构使得LED显示屏能够提供更加细腻、清晰的画质,尤其适合需要高分辨率显示的场合。


2、轻薄设计:


相比传统的SMD封装方式,COB封装省去了单独的LED灯珠结构,使得显示屏更加轻薄。


这种轻薄的设计不仅便于安装和运输,还使得显示屏在外观上更加美观、现代。

3、高效散热:


COB封装技术使得LED芯片能够直接粘贴在PCB板上,通过PCB板迅速传导热量,提高了散热效率。


有效的散热设计延长了LED显示屏的使用寿命,并确保了稳定的显示性能。


4、增强的防护性:


COB封装的整体结构增强了LED显示屏的防尘、防水、防撞等能力。


这种封装方式使得LED显示屏更加适合在恶劣环境下使用,提高了其可靠性和耐用性。

5、广阔的视角:


COB封装技术通常采用浅井球面发光技术,实现了大于175度的广阔视角。


这种宽广的视角提供了更加沉浸式的观看体验,尤其适合需要大范围观看的场合。


6、简化的生产工艺:


COB封装过程相对简单,有利于大规模生产和降低成本。


这种简化的生产工艺使得COB封装技术在商业应用中更具竞争力。

四、哪些型号的LED显示屏采用COB封装技术?

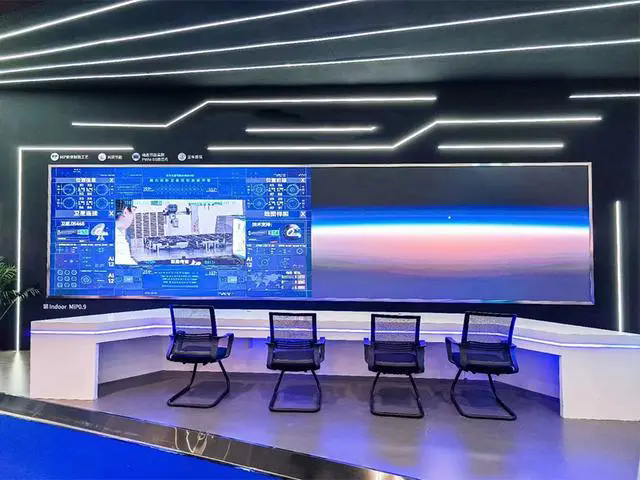

随着技术的不断成熟和普及,越来越多的LED显示屏开始采用COB封装技术。特别是在小间距LED显示屏领域,如P1.25、P0.93等型号,COB封装技术已成为主流选择。这些LED显示屏以其出色的画质和稳定性赢得了市场的广泛认可。

五、COB封装技术的LED显示屏的主要应用领域?


1、商业广告与传媒


户外广告牌:COB显示屏的高亮度和高对比度使其成为户外广告的理想选择。其出色的显示效果能够吸引更多目光,提升广告的传播效果。

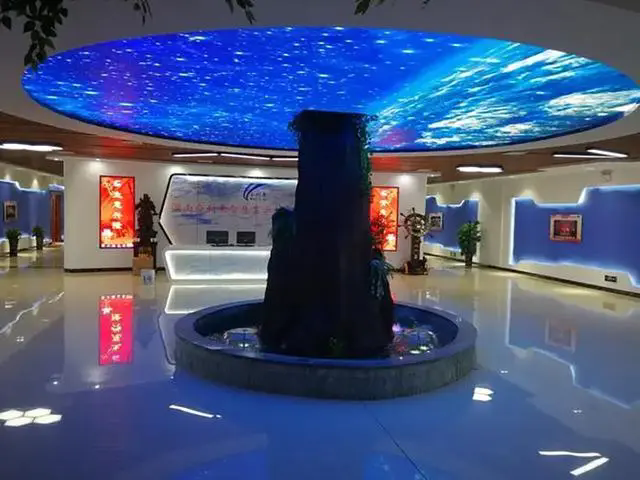

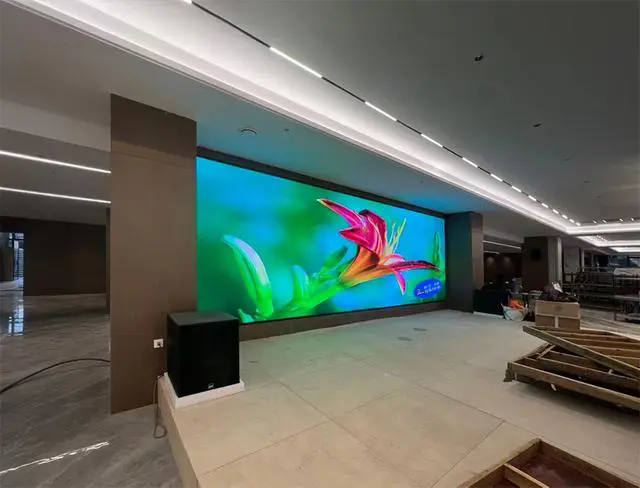

室内广告机:在商场、机场、车站等人流密集的场所,COB显示屏用于播放商业广告,能够清晰展示广告内容,提高广告吸引力。


2、交通与安防监控


交通指示屏:在高速公路、城市交通干道等地方,COB显示屏用于显示交通信息、路况提示等,其高可靠性和稳定性能确保信息的实时、准确传递。

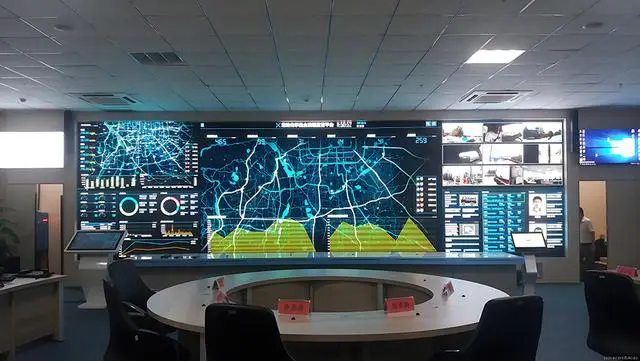

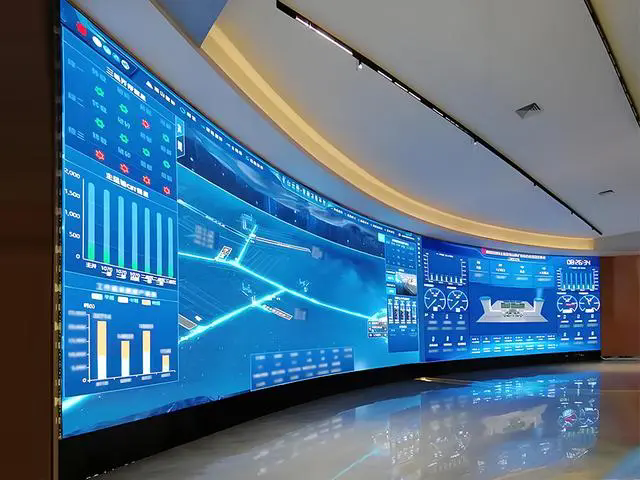

安防监控中心:在安防监控中心,COB显示屏用于集中显示来自各个监控点的视频画面,其高分辨率和无缝拼接能力确保监控画面的清晰度和连续性。


3、教育与培训

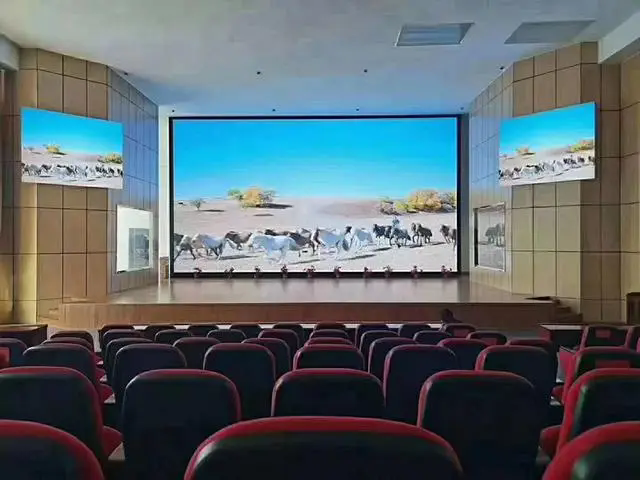

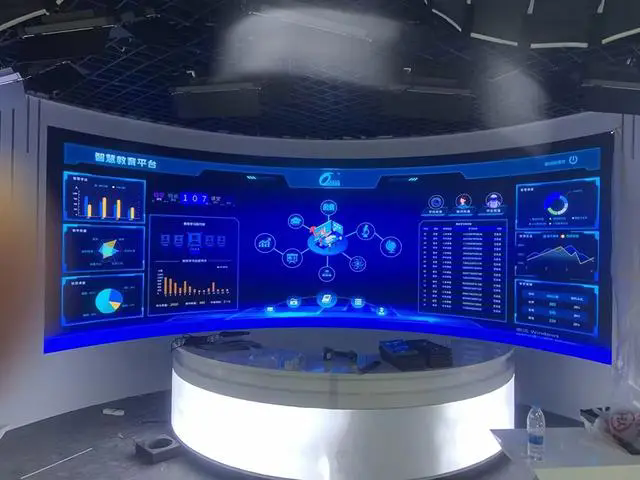

多媒体教室:在教室中,COB显示屏用于展示教学内容,其高清显示和细腻画质能够帮助学生更好地理解知识。

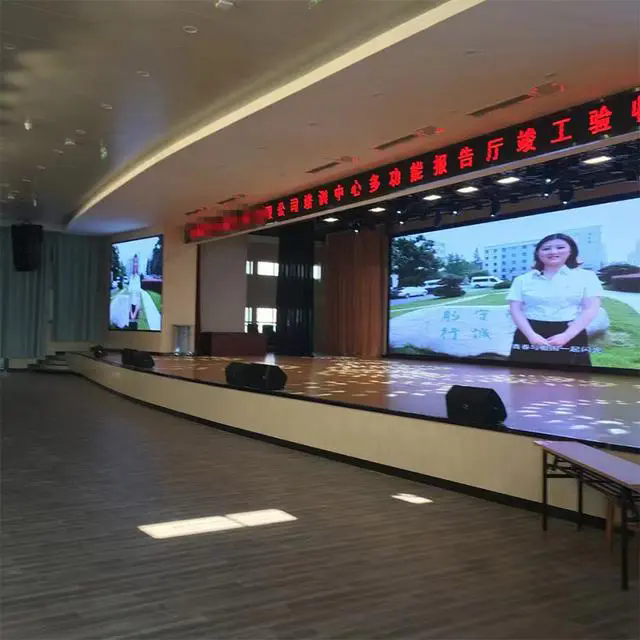

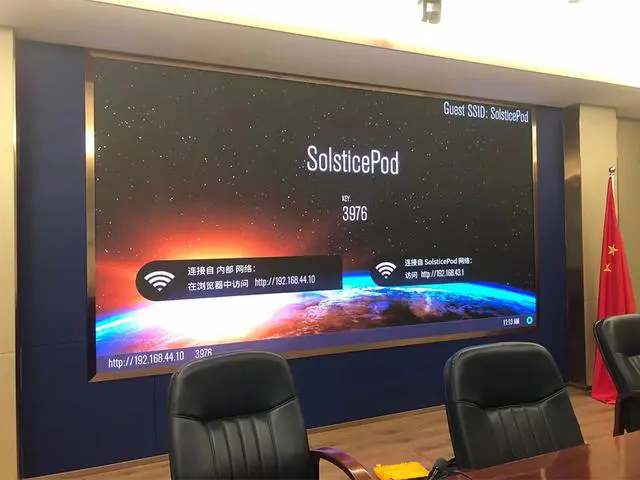

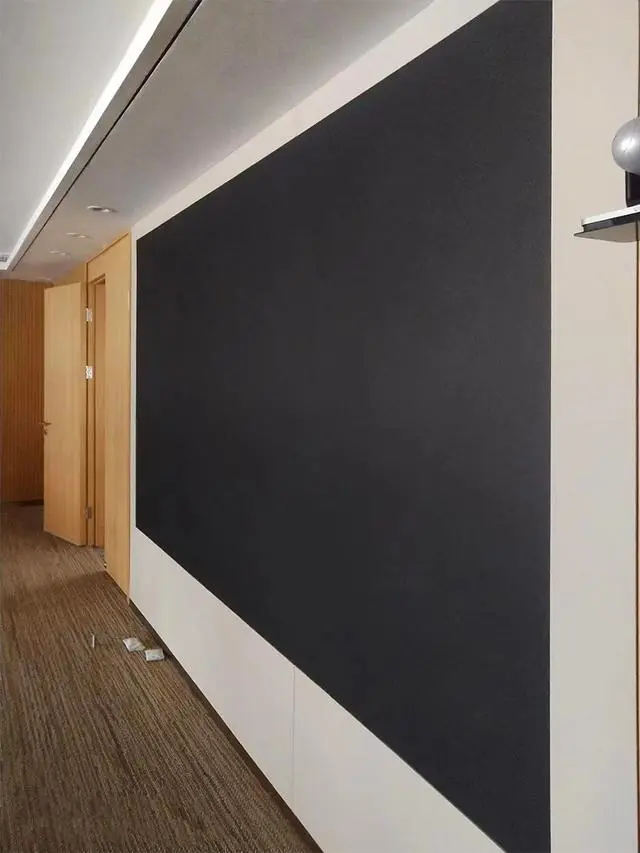

培训中心和企业会议室:在这些场所,COB显示屏用于播放培训资料和会议内容,提高信息传递的效率和质量。


4、体育与娱乐


体育场馆:在足球场、篮球场等体育场馆,COB显示屏用于实时播放比赛画面和比分信息,为观众提供沉浸式的观赛体验。



娱乐场所:在音乐会、演唱会等娱乐场所,COB显示屏用于播放演出信息和背景画面,增强现场氛围。


5、智慧城市与公共信息展示


户外信息发布屏:在城市的公共场所,如广场、公园等地方,COB显示屏用于发布天气、新闻等公共信息,为市民提供便利。



智慧交通指示系统:结合物联网技术,COB显示屏可用于智能交通指示系统,实时显示路况、公交到站信息等。


6、特殊环境与定制化需求

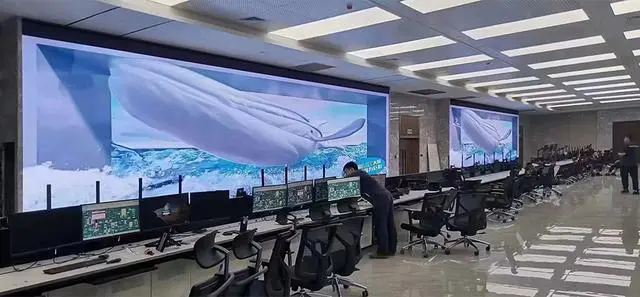

工业控制室:在电力、航天、水利等领域的控制室中,COB显示屏用于集中显示各种监控画面和控制信息,满足复杂环境下的显示需求。



定制化解决方案:根据不同客户的需求,COB显示屏可以提供高度定制化的解决方案,如特殊尺寸、分辨率、颜色配置等。


COB封装技术作为LED显示屏领域的一项革命性创新,以其独特的优势和广泛的应用前景赢得了市场的青睐。它不仅提升了显示屏的画质和稳定性还简化了生产工艺降低了成本。随着技术的不断进步和应用的不断拓展相信COB封装技术将在未来发挥更加重要的作用为我们带来更加精彩纷呈的视觉盛宴!
