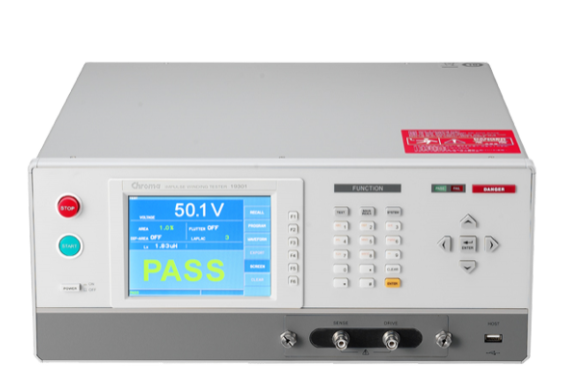

Chroma/致茂台湾19301A绕线元件脉冲测试器产品描述：

    Chroma 19301A 为绕线元件脉冲测试器，结合了 高低感量测技术应用，拥有1000Vdc脉冲电压与 200MHz高速取样率，可提供0.1uH~100uH 大范围 感量产品测试满足大部份功率电感测试需求， 拥有波形面积比较、波形面积差比较、波形颤动 侦测(FLUTTER)及波形二阶微分侦测(LAPLACIAN) 等判定方法，可有效检测线圈自体不良。

      绕线元件于生产检测包含电气特性、电气安规 耐压进行测试，而线圈之自体不良通常是 造成线圈于使用环境中发生层间短路、出脚短路 之根源。其形成原因可能初始设计不良、 molding加工制程不良，或材料之劣化等所 引起，故加入线圈层间短路测试有其必要性。

      Chroma 19301为针对绕线元件测试需求所设计， 利用一高压充电之微小电容(测试能量低)与待测 线圈形成RLC并联谐振，由振荡之衰减波形，透 过高速且精密的取样处理分析技术，可检验出线 圈自体之不良，提供功率电感元件进行绕线 品质及磁芯之耐压测试，让元件生产厂商及使用 者能更有效的为产品品质把关。

     Chroma 19301应用于低感量绕线元件测试，感量可达0.1uH，针对低感量测试特性提供四线 式测量、接触检查功能、电感检查与电压补偿功 能，可避免因待测物感量变化大或配线等效电感 而造成测试电压误差大，为低感量绕线元件脉冲 测试利器。

      Chroma 19301于自动化生产上应用，拥有超高速 测量速度有效缩短测试时间提升生产效率，且电 压补偿功能改善了自动化机台配线等效电感之影 响。

全新的人机操作介面，整合图形化彩色显示并提 供画面撷取功能，透过前面板USB储存波形，不 仅适用于生产现场，更可应用于研发、品保单位 使用进行样品分析比对，大幅提升操作便利性。

量测技术-脉冲测试概论与原理

   所谓的『绕线元件脉冲测试』基本上是以一『非破坏性』、高速、低能量之电压脉冲施加在待测物上，以一脉冲电压加于并联线圈的振荡电容(Cs)上，使 并联电容与线圈产生LCR振荡，观察振荡衰减情况来了解线圈内部状态，包含线圈自体之线圈感量及并联电容量(Cw)等状态(如图1: 测试等效电路图 ) ，再藉由分析／比对待测物良品与不良品之等效波形以达到判定良否之目的。绕线元件脉冲测试主要功能乃在早期发现绕线元件中各种潜在之缺陷，例 如：绕线层间短路、电极焊接不良、内部线圈或磁芯，不良等
