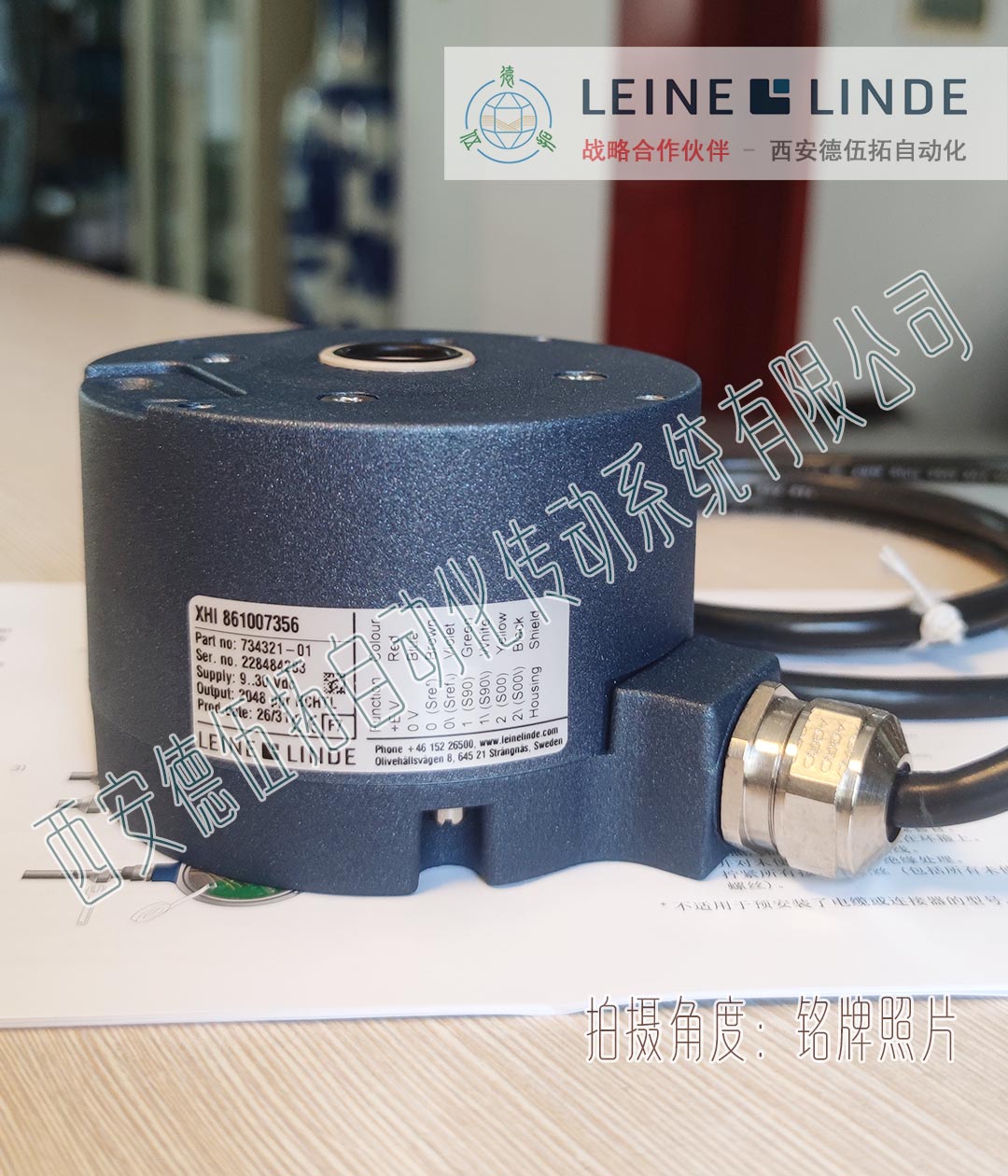

Leine Linde莱纳林德XHI 861007356-2048(734321-01)重型空心轴编码器
产品名称：重型空心轴编码器
类型：XHI 861
型号：XHI 861007356-2048
订货编号：734321-01
品牌：Leine Linde 莱纳林德
代理商：西安德伍拓自动化传动系统有限公司
网址：http://www.motion-control.com.cn/

西安德伍拓自动化传动系统有限公司代理销售编码器：Hengstler亨士乐，NorthStar北极星，Dynapar丹纳帕，POSITAL博思特，Baumer堡盟，Avtron埃福创，Kuebler库伯勒，P+F倍加福，HEIDENHAIN海德汉，LEINE&LINDE林德，BEI等。
Leine Linde莱纳林德增量式编码器为直线或旋转运动输出系列脉冲。这些脉冲可测量速度或被送入 PLC （可编程逻辑控制器）或计数器，以监测相对位置。增量式编码器的输出信号通常是一定频率的方波电信号，输出信号对应于编码器轴速。

Leine Linde莱纳林德XHI 861007356-2048(734321-01)重型空心轴编码器特点
高性能空心轴编码器，适用于重型工业
高抗振动和抗冲击性
电气绝缘轴

Leine Linde莱纳林德XHI 861007356-2048(734321-01)重型空心轴编码器机械数据
工作温度：-20 °C … +85 °C
防护等级 [IEC 60529]：IP67（轴入口处为 IP66）
振动 [IEC 60068-2-64]：≤ 20 g，55–2000 Hz
冲击 [IEC 60068-2-27]：≤ 400 g，3.5 ms
Zui大轴载荷（轴向 / 径向）：500 N / 1200 N
Zui大转速：6000 rpm
轴材质：不锈钢，带绝缘 PEEK（聚醚醚酮）嵌件
外壳材质：铝（表面涂层）
重量：1300 g

Leine Linde莱纳林德XHI 861007356-2048(734321-01)重型空心轴编码器配置

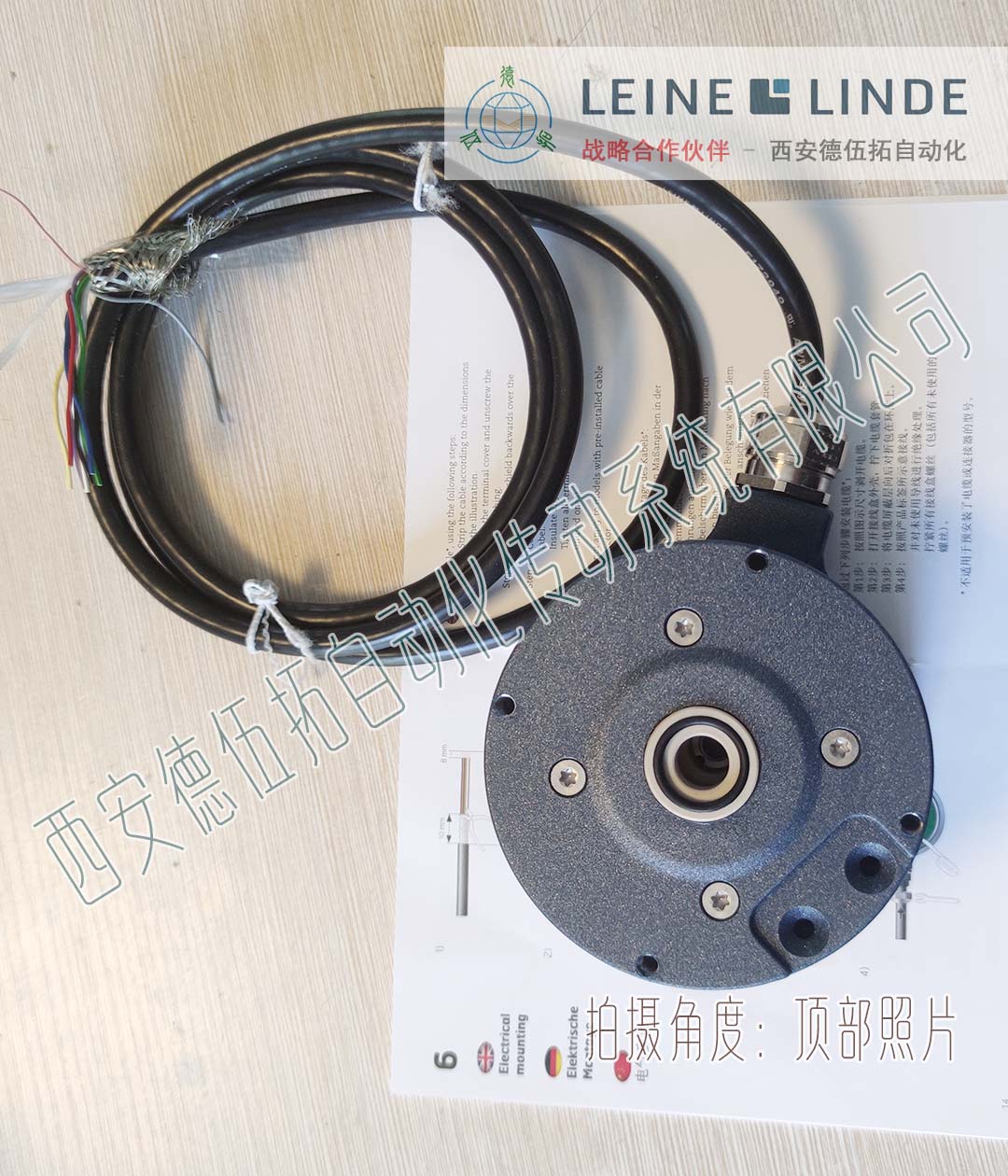

轴类型：Ø12 mm 盲孔空心轴
法兰类型：86 法兰
分辨率：2048 ppr（每转脉冲数）
电源：9–30 Vdc
输出信号：高电流 HTL（HCHTL）
连接类型：电缆
电缆长度：1.50 m
通道数：6（S00、S00\、S90、S90\、Sref、Sref\）
电缆接头尺寸：M20，适用 Ø8–11 mm 电缆

Leine Linde莱纳林德XHI 861007356-2048(734321-01)重型空心轴编码器电气数据
极性保护：有
增量输出短路保护：有
电流消耗（空载）：24 Vdc 下 60 mA（Zui大 80 mA）
增量输出Zui大负载：± 40 mA
Zui大输出频率：200 kHz
Zui大电缆长度：100 kHz 下 350 m
通道间隔：90 ºel ± 25 ºel（电角度）
分度误差：± 50 ºel（电角度）

Leine Linde莱纳林德RSI 503(507670-17)重载实心轴增量编码器使用注意事项
该产品是一种精密测量仪器，应由经验丰富的人员小心操作。若出现超出产品数据表中所述限值的影响，则以下警告适用。
本产品为精密测量仪器。因此，必须由经过培训的人员小心处理。以下警告适用于超出产品数据表中指定限值范围的影响。
Leine Linde莱纳林德编码器产品符合多项标准和认证。如需证书和文件，可向当地供应商索取。
Leine Linde莱纳林德是一家瑞典企业，致力于为世界范围内的严苛行业应用开发、制造和销售编码器、传感器和电子系统。莱纳林德的增值部分包括我们的技术支持以及在24小时内发货的快速生产服务。
在Leine Linde莱纳林德，我们为您提供个人化支持并为此深感骄傲。我们提供产品的全生命周期帮助和技术支持，从需求的确定直到产品的交付、安装和使用或编码器的更换。维护产品吗？我们欢迎所有问题！我们的支持服务遍及世界。
Leine Linde 生产坚固耐用的编码器、传感器和系统电子设备，满足众多行业的应用要求。主要用于定位或速度反馈，突出亮点是坚固耐用、高性能和高可靠性。我们的解决方案可在恶劣环境下使用，是重型应用的理想选择。
Leine Linde莱纳林德单圈和多圈旋转编码器生成位置值，准确对应于编码器轴的实际位置。如果在使用中断电，而且轴在断电期间继续转动，即使如此，编码器仍能确定轴位。编码器接口为串行点对点接口或支持高级现场总线接口。

Leine Linde莱纳林德XHI 861007356-2048(734321-01)重型空心轴编码器相关知识，敬请关注西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供Leine Linde编码器的选型、安装、调试、保养等技术指导服务，尽量避免企业因为编码器技术人员的短缺带来的损失，采取拉线上+拉线下服务的服务形式，帮助企业解决技术难题。
