示波器校准器Fluke5820A 详细技术指标

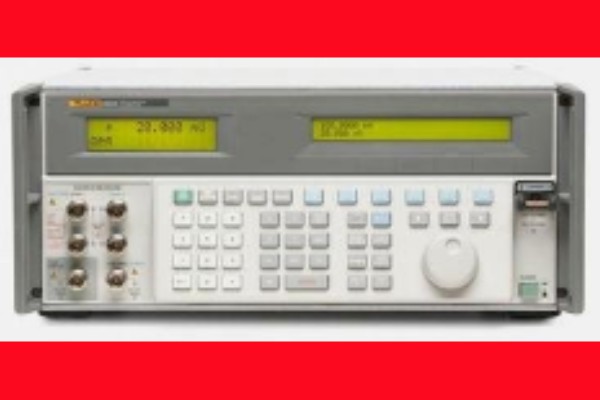

福录克5820A 示波器校准器
600 MHz及以上带宽的示波器专用校准方案
在许多校准和服务应用中，专用的工具往往能 佳地和工作相匹配。这样，用户就可以购买自己所需要的功能，而不必为不需要的功能支付费用。
如果您的大量工作负荷是检定示波器（不论是在实验室还是在现场），福禄克公司的5820A示波器校准器是很理想的。该仪器的设计目标是校准绝大多数正在使用的或者现在正在购买的数字式和模拟式的示波器。
便携性和坚固性足以应付现场应用
5820A是紧凑、便携而坚固的仪器。在工作台上使用时，它占的台面面积很小。便于携带，方便现场使用。不需要额外的附件，如脉冲头等。
五通道选件便于快速地自动校准
对于自动化的应用来说，5通道选件使用户能够利用触发功能同时校准4个示波器通道，而无须更换电缆。这样，您就能够进行快速的、无须人工介入的自动化校准，归档校准的步骤和校准的结果。腾出操作人员的时间去进行其它的工作 大大提高工作效率。而且其外部触发能力还使您能够同时捕捉到难于观测的信号，如快速沿等。
可校准带宽达2.1 GHz的示波器
标准的5820A是针对校准带宽达600 MHz的示波器而设计的。利用其带宽扩展选件，可以进一步扩展功能――可以校准带宽达2.1 GHz的示波器。可以在新的5820A校准器中安装选件，也可以随后需要时再加装。无论采取哪种方式，都是购买了今天所需要的功能，同时又具有为将来需要而进行扩展的灵活性。
辅助馈通通道和外部频率参考
5820A的其它功能还包括一个辅助馈通通道，可以与高达2.4 GHz外部发生器一起工作。另外还有一个外部频率参考输入，通过将5820A锁定至外部10 MHz的参考，可以增强其频率精度。
完整的示波器计量
5820A校准器为您提供完全校准600MHz带宽的任何示波器的性能所需要的各种功能，可以检验幅度、时间和带宽。利用选件，可以将5820A校准器的校准能力扩展至带宽达2.1 GHz的示波器。
幅度（垂直偏转）

利用直流或方波信号，计量所有与偏转相关的电路的性能，保证每一量程的幅度准确度。
快沿(动态响应)

校验垂直放大器、衰减器、数字存储示波器中的模拟-数字变换器以及所有其它垂直偏转电路的瞬态响应。5820A不大于300 ps的快沿对于带宽达1 GHz的大多数示波器来说是绰绰有余的。5820A的5820A-GHz选件可以提供不大于150 ps的快沿，来校验带宽达2.1GHz的示波器。
时标(水平定时)

具有±3.3ppm的准确度，可以校准频率、准确度和线性度，对于校准大多数高性能数字示波器来说是足够的。提供的时标波形有脉冲锯齿波、方波和占空比为20%的脉冲波形。5820A还支持使用外部频率参考源，以获得更高的频率准确度。
稳幅正弦波(带宽计量)

50kHz到600MHz的电平正弦波信号源（可由选件扩展到2.1GHz）具有 的平坦度和幅度准确度，可以用于确定示波器的3dB带宽，并能够检测其它的不连续性和骤降。
5820A 主机技术指标
直流电压 量程： 0 至 ±6.6V (50Ω)
量程： ±0.25%

量程： 0 至 ±130V (1 MΩ)
 佳一年技术指标： ±0.025%

交流电压(方波 量程： : 0 至 ±6.6V (50Ω)
 佳一年技术指标： ±0.25%

量程 ±1 mV 至 ±130V p-p (1 MΩ)
 佳一年技术指标： ±0.05%

快沿 量程： 4 mV 至 2.5V p-p (50Ω)
 佳一年技术指标：(标准主机): 上升时间≤300 ps
 佳一年技术指标 (5820A-GHz): 上升时间≤150 ps

稳幅正弦波 量程： 50 kHz 至 2.1 GHz (使用选件)
 佳一年技术指标 (标准主机): 50 kHz 至 600 MHz
  ±1.5% 平坦度
 佳一年技术指标 (含5820A-GHz选件): 50 kHz 至 2.1 GHz
  ±1.5% 平坦度

时标 量程： 5s 至 500 ps
  尖峰信号、方波、占空比为20%的脉冲、正弦波
 佳一年技术指标： ±1 ppm

波形发生器 量程： 量程： 1.8 mV 至 55V p-p (1 MΩ)
  1.8 mV 至 2.5V p-p (50Ω)
  0.01 Hz 至 100 kHz
  方波、正弦波、三角波
 佳一年技术指标： ±3

脉冲发生器 量程： 幅度为15 mV 至 1.5V
 佳一年技术指标： ±5%

量程： 宽度1 ns 至 500 ns ，周期20 ms 至 200 ns
 佳一年技术指标： ±0.33 ppm

直流电压测量 量程： 0 至 ±6.6V
 佳一年技术指标： ±0.05%

直流电流 量程： ±100 mA 至 ±100 mA
 佳一年技术指标： ± 0.25%

交流电流 量程： 100 mA p-p 至 100 mA p-p
  10 Hz 至 100 kHz
  方波
 佳一年技术指标： ±0.25%

TV 触发   NTSC, SECAM, PAL, PAL-M

输入阻抗测量 量程： 40Ω 至 1.5 MΩ
 佳一年技术指标： ±0.1%

量程： 5 pF 至 50 pF
佳一年技术指标： ±5%

过载测量   5V 至 9V (直流或交流方波), 5 至 60 秒

通用技术指标
预热   两倍的停机时间， 长30分钟

建立时间   所有功能和量程均为5 秒或更快

标准接口   IEEE-488 (GPIB), RS-232

温度性能 工作： 0°C 至 50°C
校准 (tcal): 15°C 至 35°C
储存： -20°C 至 70°C

电磁兼容性   本仪器设计用于电磁环境得到严格控制的标准实验室环境。如果在电磁场> 1 V/m的区域使用，可能会导致输出错误。

温度系数   对于超出校准温度±5°C的温度环境：增加 0.1 x 1-年技术指标/°C.

相对湿度 工作： 30 °C以下时< 80% , 30 °C至40 °C时< 70% , 40 °C至 50 °C< 40%
储存： < 95%，非凝结

海拔 非工作：  大12,200m (40,000 呎)
工作：  大3,050m (10,000 呎)

安全   设计满足IEC 1010-1 (1992-1)；ANSI/ISA-S82.01-1994; CAN/CSA-C22.2 No. 1010, 1-92要求

模拟低端隔离   20V

EMC   符合 EN 61326-1要求

供电电源   供电电压 (可选): 100V, 120V, 220V, 240V 供电电源频率： 47 to 63 Hz 供电电压偏差：大约为供电电压设置值的± 10%

功耗   250VA

尺寸 高度： 标准机架安装为17.8 cm (7 吋)，设备底部的支架增加1.5 cm (0.6 吋)
宽度： 43.2 cm (17 吋)，标准机架安装
深度： 共47.3 cm (18.6 吋)

重量   20 kg (44 磅)

选配件
型号名称 描述
 5820A-1C   600 MHz 示波器校准器，单通道
 5820A-5C   600 MHz 示波器校准器，5通道
 5820A-1C-GHZ   2.1 GHz 示波器校准器，单通道
 5820A-5C-GHZ   2.1 GHz 示波器校准器，5通道

测试线，探头和线夹
5800A-7004K 示波器校准电缆和附件

机套和挂件
5500A/CASE 带轮子的运输箱

机架固定套件
5500A/HNDL 把手

选件 5820A-GHZK 5820A 的 2.1 GHz 带宽扩展升级选件 (不能由用户安装)

电缆和硬件
5800A-7002K 2 套输出电缆替换件
5800A-7003K 5 套输出电缆替换件
连接器
PM9581/011 50 欧姆通过式电阻, 3W
PM9584/021 50欧姆 T 型功分器
