产品介绍

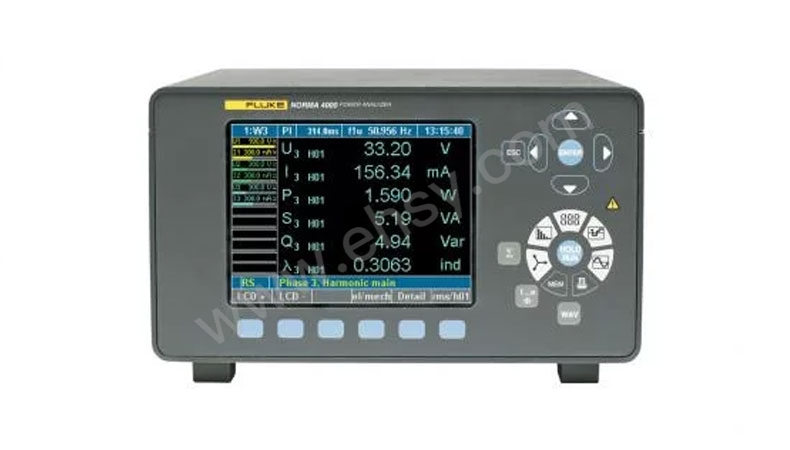

Fluke NORMA 4000 高精度功率分析仪

福禄克Norma功率计|功率分析仪：电力电子测试和开发领域可靠的高准确度测量工具

结构紧凑的 Fluke Norma 系列功率检测分析仪/功率计提供了新的测量技术来帮助从事马达、逆变器、照明、电源、变压器和汽车零件开发和测试的工程师，使其产品生产率更高。

Fluke Norma 系列功率检测分析仪/功率计采用了拥有 的高带宽架构，能够精度测量单相或三相电流和电压、谐波分析、快速傅里叶变换（FFT）分析，以及计算功率和其它计算值。

该功率检测仪/功率计系列包括 Fluke Norma 4000 三相电能分析仪和 Fluke Norma 5000 六相功率检测分析仪/功率计。这些坚固、高精密度的功率检测分析仪/功率计具有良好的性价比，无论是现场使用，还是作为实验室或试验台上的台式仪器，都非常方便、可靠。

产品特点 Features
Fluke Norma 4000功率检测分析仪/功率计:非常适合于现场测试，以无可比拟的性价比提供了方便、直观的操作方式。其特性包括: 1～3 个功率模块，5.7″/144 mm 彩色显示屏，谐波分析、FFT 分析、示波器模式、矢量图、记录仪功能，Fluke NormaView PC 软件，以及 4 MB RAM 数据存储器。

技术参数 Specifications
通用技术规格
相数 1 至 3
重量 约 5 kg (11 lb)
尺寸 150 x 237 x 315 mm
5.9 x 9.3 x 12.4 in
内置打印机 无
显示屏 彩色，5.7 in / 144 mm - 320 x 240 像素
用户可选的背光照明和对比度
带宽 直流 大 3 MHz 或直流 大 10 MHz，取决于输入模块
基本精度 0.2%、0.1% 或 0.03%，取决于输入模块
采样率 0.33 MHz 或 1 MHz，取决于输入模块
电压输入范围 0.3 V 至 1000 V
电流输入范围（直接输入，不使用分流器） 0.03 mA 或 20 A，取决于输入模块
配置存储器 4 MB
设置存储器 0.5 MB
快速傅里叶变换 (FFT) 高至 40 次谐波
RS-232/USB 接口 标准镜头
PI1 处理接口（8 个模拟/脉冲输入和 4 个模式输出） 可选
IEEE 488.2/GPIB 接口 (1 MBit/s Ethernet / 10 MBit/s 或 100 MBit/s) 可选
Fluke NormaView PC 软件（用于数据下载、分析和编写报告) 标准镜头
基本功能
快速傅里叶变换 (FFT) 计算谐波并以图形标识。 多可同时显示 3 个谐波频谱。
被测值：每相 U、I 和 P。
阶次：1 次至 40 次谐波， 大半采样频率
数字示波器 (DSO) 同时显示多达 3 个测量值（采样值）。快速查看波形和失真。
积分功能（能量） 同时显示多达 6 个可配置数字值。开始/停止条件和正/负向选项。
矢量显示 可显示 HO1 多达 6 路信号的矢量图。可方便测试仪器的正确连接，以及快速查看每路信号的相位角。
记录器 显示一定时间段内的平均值，进行趋势分析。
RAM 数据存储 储存采样值和平均值；开始/停止条件设置。
大约 4MB 可用于储存测量值。
配置 将分析仪设置为以所需的格式测量并显示数据。
环境条件
工作温度范围 5 °C 至 35 °C（41 °F 至 95 °F）
存放温度范围 -20 °C 至 50 °C（-4 °F 至 122 °F）
外壳材料 Fluke Norma 功率分析仪结构非常紧凑，并采用实心金属外壳，满足苛刻的 EMC 要求。
气候等级 KYG DIN 40040， 大85% 相对湿度，无凝结。
电源 85 V AC 至 264 V 交流，50 Hz 至 60 Hz，直流 100 至 260 V，约40 VA 带开关的欧式插头。可提供相同型号的电流接线柱。
测量输入 安全插孔，4 mm，每路输入 2 个。外部分流器通过 BNC 插座连接。
操作 薄膜键，带光标、功能键和指令功能。
连接 三相分析仪的后面板
测量值

无缝计算每路输入的平均值。在三相系统中，还可计算三相的总功率和平均电压和电流。在同步模式下，还计算基波 H01 的这些值。
Urms 有效值，Urm 整流平均值，Um 均值

Up-，Up+，Upp 峰值

Ucf 波峰因数 Ucf，Uff 波形因子

Ufc 基波含量

Uthd 失真因子 DIN、IEC

Irms 有效值、Irm 整流平均值、Im 均值

Ip-、Ip+、Ipp 峰值

Icf 波峰因数 Icf、Iff 波形因子

Ifc 基波含量

Ithd 失真因子 DIN、IEC

P 有功功率 [W]

Q 无功功率 [Var]

S 视在功率 [VA]

?、cos相位角

以下参数的积分功能：有功功率 P、无功功率 Q、视在功率 S、电压 (Um) 和电流 (Im)、

4 位或 5 位数字，取决于测量值。

频率与同步
量程 直流和 0.2 Hz 至采样率
精 度 ±0.01 % 测量值（读数）

可选通道：所有的 U/I 或外部输入。

可向信号施加三个不同频率的低通滤波器中的任意一个。

频率在屏幕顶部总是可见。

可将仪器背部的 BNC 同步插孔作为输入或输出。

可测量 高达功率模块采样率的输入信号。 大电平必须高于 50 V。

输出信号为脉冲式 5 V TTL信号（频率取决于测得的公布频率）

配置存储

可将多达 15 组用户配置保存到 性存储器，并随后调用。未保存的修改在关闭仪器后将被丢失。
接口

RS232 接口，可升级固件以及与 PC 交换数据。可通过一个外部转换器连接一台打印机。
选件 IEEE 488.2/1 MBps
Ethernet / 10 MBit/s 或 100 Mbit/s
标准和安全
电气安全性 EN 61010-1/ 第 2 版 1000 V CAT II（600V CAT III）
污染等级 2，安全级别 I 类
变压器为 EN 61558
附件为 EN 61010-2-031/032
 大输入 对电压输入测量范围为 1000 Veff、2 kVpeak
对电流输入测量范围为 10 Aeff、20 Apeak
测试电压 净输入 外壳（保护导体）：1.5 KV AC
电网连接 测量输入：5.4 kV AC
测量输入 外壳：3.3 kV AC
测量输入 输入：5.4 kV
电磁敏感性 辐射标准 IEC 61326-1，EN 50081-1，EN 55011 B 类
抗扰性 IEC 61326-1 / 附录 A（工业部分）、EN 50082-1
电源相位

Fluke Norma 4000 功率分析仪 多可配备三个电源相位。用户可以选择 适合其应用的电源相位。

每个模块化插入式电源相位包括电压和电流测量通道。每个测量通道适用于每个基本单元，但每个单元只能使用一种通道。检查标准配置。

电源相位概述

电源相位通道
PP42 精 度 0.2% (0.1% rd + 0.1% rg)
电流量程 20 A
采样率 341 kHz
带宽 3 MHz
PP50 精 度 0.1% (0.05% rd + 0.05% rg)
电流量程 10 A
采样率 1 MHz
带宽 10 MHz
PP54 精 度 0.1% (0.05% rd + 0.05% rg)
电流量程 10 A
采样率 341 kHz
带宽 3 MHz
PP64 精 度 0.03% (0.02% rg + 0.01% rg)
电流量程 10 A
采样率 341 kHz
带宽 3 MHz
分流器

平面分流器
连续负载 (Imin)
量程 (Imax) 0.3 A
32 A
额定电流（校准点） 32 A
校准点的基本精度 [%] ± 0.03
额定电流的基本精度 [%] ± 0.03
额定电压降 [V] 320 mV
标称电阻 [Ohm] 10 mΩ
短时超量程
（5s 负载 15s 间隔） 100A/ 1s-5s
过载 Wmax -
带宽 DC - 1 MHz
频率范围 -
角度精度 [ °/kHz] ± 0.1
频率影响 [%/kHz] -
负载影响 [%/A2] -
温度系数 [ppm/K] ≤10
重量 (kg / lbs) 0.62 /1.36
